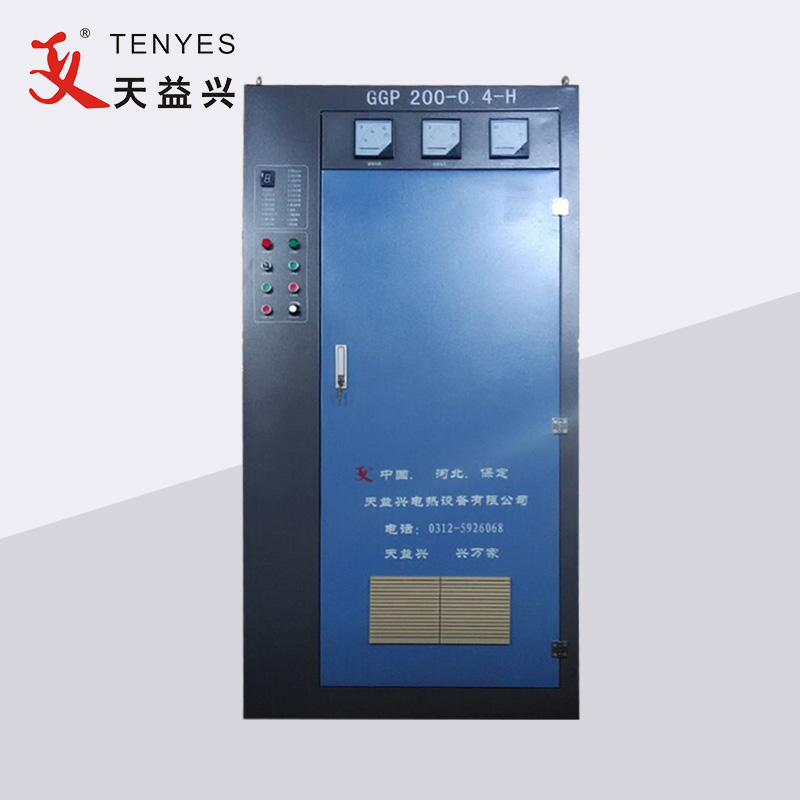

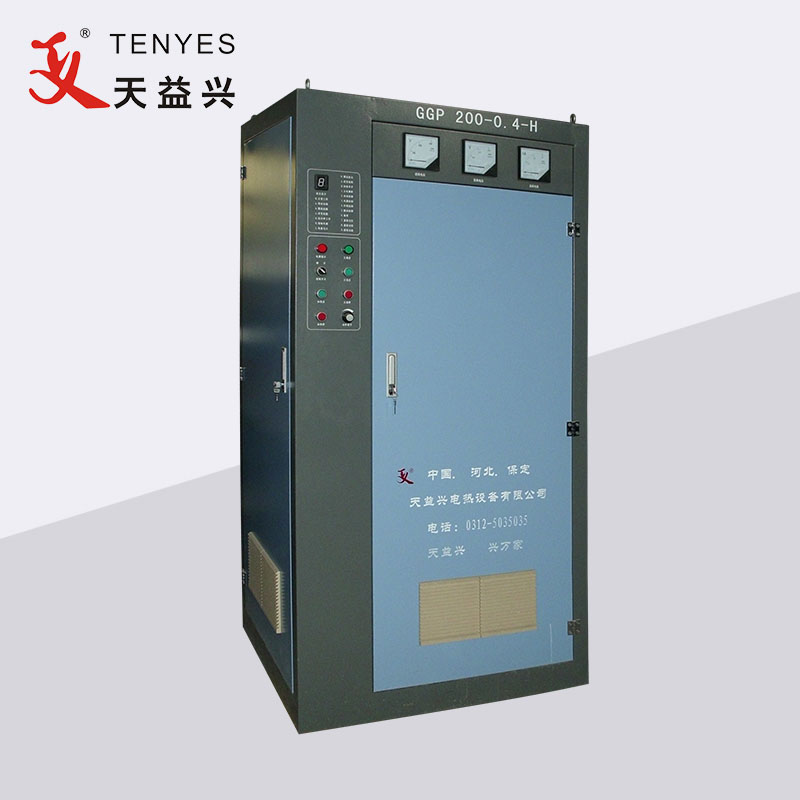

Das Unternehmen TENYES in China ist bestrebt, allen freundlichen Kunden innovative, zuverlässige und effiziente Schweißlösungen anzubieten. Das 200-kW-Hochfrequenz-Rohrschweißgerät verfügt über eine benutzerfreundliche Oberfläche, die den Kunden optimale Leistung, hohe Schweißgeschwindigkeit und Energiesparfunktionen bietet. Der Gleichrichterschrank der 200-kW-Hochfrequenz-Rohrschweißmaschine enthält eine dreiphasige thyristorgesteuerte Gleichrichterbrücke, die mithilfe von Thyristoren den Gleichrichtungswinkel α einstellt und dadurch die Ausgangsleistung der Stromversorgung steuert. Die gefilterte Gleichspannung gelangt dann in den Hochfrequenz-Wechselrichter, der Ausgang ist eine einphasige Hochfrequenzleistung, die in den Resonanzkreis gelangt. Über einen Anpassungs- und Einstellmechanismus wird die Hochfrequenzenergie an die Last abgegeben, wodurch das Schweißen des Stahlrohrs abgeschlossen wird.
I.Ausrüstungsverwendung: Stahlrohrschweißen
II. Gerätename und Modell: Festkörper-Hochfrequenzschweißgerät, GGP200-0.35-H
III. Das Festkörper-Hochfrequenzschweißgerät umfasst die folgende Ausrüstung:
Gleichrichterschrank
Wechselrichterschrank
Zentrale Steuerkonsole
Abwärtstransformator
DC-Antriebsschrank
Wasser-Wasser-Kühlsystem
Dreidimensionale Einstellhalterung
Kontaktschweißkopf
IV. Technische Parameter der Ausrüstung
A)Anwendung einer 200-kW-Hochfrequenz-Rohrschweißmaschine
Stahlrohrdurchmesser: φ35-φ76 mm
Wandstärke des Stahlbandes: 1,5–3,25 mm
Schweißmodus: Kontakttyp
Schweißgeschwindigkeit: 60–100 m
B) Betriebsparameter der 200-kW-Hochfrequenz-Rohrschweißmaschine
Nennleistung: 200 kW
Nenngleichspannung: 240 V
Nenngleichstrom: 1000 A
Nennfrequenz: 350 kHz
Effizienz: ≥85 %
Ausgangs-Hochfrequenzleistung: ≥200 kW
C) Anforderungen an die Stromversorgung einer 200-kW-Hochfrequenz-Rohrschweißmaschine
Stromversorgungsform: Dreiphasen-Vierleitersystem, Netzfrequenz, Wechselstrom,
Netzspannung 380V±5%
Stromverteilungskapazität: über 250 kVA
Leistungsfaktor: ≥0,85
Stromversorgungskabel: kunststoffummantelter Kupferdraht, jede Phase ≥ 200 mm2Erdungskabel ≥ 95 mm2
