Das TENYES Inside Dry Transformer Festkörper-Hochfrequenzschweißgerät wird in China hergestellt. Unser Unternehmen verfügt über umfangreiche Erfahrung in der Herstellung von Hochfrequenz-Induktionsheizgeräten. Unsere Produkte haben offensichtliche Vorteile in Preis und Qualität. Die meisten unserer Trockentransformator-Festkörper-Hochfrequenzschweißgeräte werden nach Südostasien, Ländern des Nahen Ostens, afrikanischen Ländern, Westasien, Südamerika und Russland exportiert. Wir versuchen immer, Vertreter aus der ganzen Welt zu finden, die unser Schweißgerät verkaufen.
Dieses TENYES Inside Dry Transformer Festkörper-Hochfrequenzschweißgerät ist speziell für das Schweißen von Rohren mit gerader Naht konzipiert.
Es verwendet Hochleistungskomponenten des US-IR-IRFP460-MOSFET und der deutschen IXYS-Firma DSEI60-06A mit schneller Wiederherstellung. Der Hochleistungskondensator C und die Induktorspule L bilden einen Parallel-Oberspannungsresonanzkreis im Strommodus, der keinen Ausgangstransformator benötigt. Dadurch wird nicht nur die Effizienz verbessert, sondern auch die Zuverlässigkeit des Schweißers erhöht.

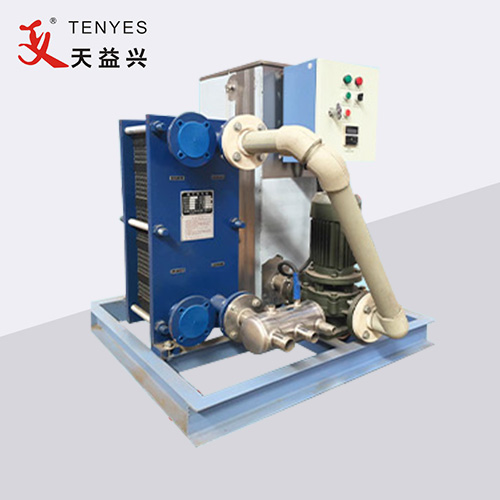

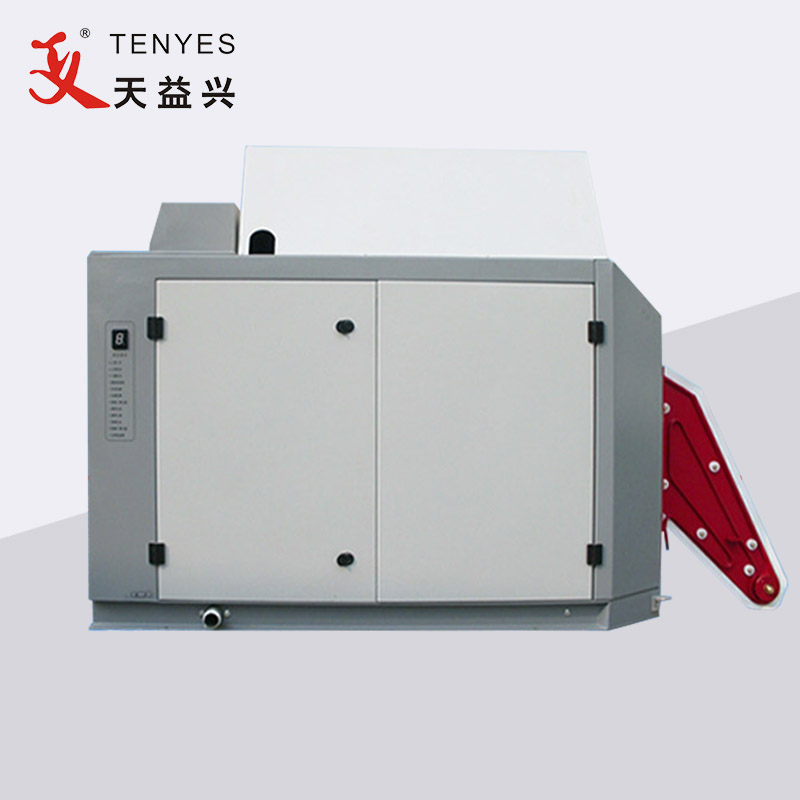

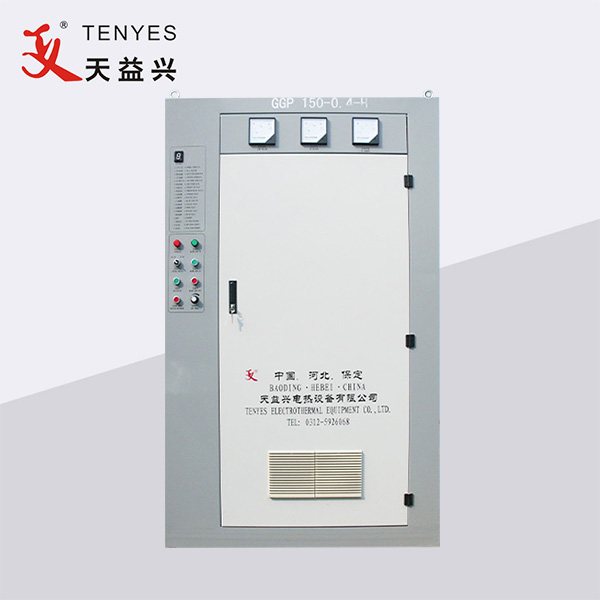

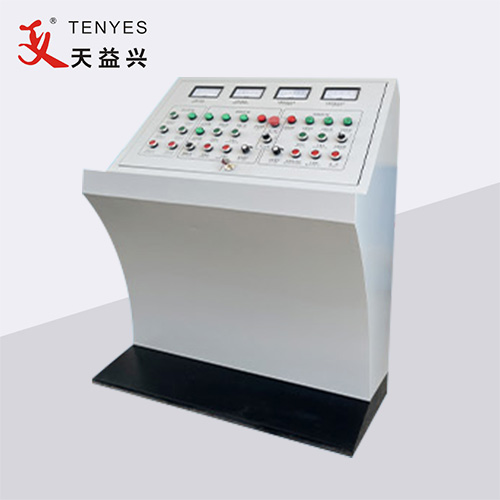

Dieses TENYES SCR Inside Dry Transformer Festkörper-Hochfrequenzschweißgerät ist das stabilste Rohrschweißgerät und dieses Schweißgerät verfügt über eine 1-Jahres-Garantie. Das TENYES SCR Inside Trockentransformator-Festkörper-Hochfrequenzschweißgerät besteht hauptsächlich aus einem Gleichrichterschrank, einem Wechselrichterschrank (einschließlich Klimaanlage), einer Konsole, einem Kühlsystem und einem Abwärtstransformator. Wir übernehmen die traditionelle SCR-Gleichrichtertechnologie. Wir können SCR-Innen-Trockentransformator-Festkörper-Hochfrequenzschweißgeräte von 50 kW bis 1200 kW herstellen.
Kontrolliert Komponente |
SCR Gleichrichter |
Kontrolle Methode |
Phasenverschiebung auslösen |
Ausgabe Gleichstrom |
Ungefüllt Eckhalbwelle |
Stabil Spannungsgenauigkeit |
Weniger als 5 % |
Kühlung Methode |
Wasser Kühlung |
Effizienz AC-DC |
Weniger über 90 %, großer Blindleistungsverlust |
Leistung Faktor |
0-0,90 variabel, normalerweise 0,75–0,8 |
Ausgabe Spannungstoleranz-Schwankungsbereich |
±10 % |
Schweißgerät Anwendungsbereich des Festkörper-Hochfrequenzschweißgeräts SCR Inside Dry Transformer:
Es wird hauptsächlich zum Schweißen verschiedener Arten von Längsstahlrohren wie kohlenstoffarmem Stahl, hochfestem Stahl, legiertem Stahl usw. verwendet.
1. Keine Hochspannung, sicher, zuverlässig und effizient.
2. Die Hauptkomponenten sind international bekannte Markenprodukte wie IR, IXYS und Siemens usw.
3. Spannungs- und Strom-Doppelrückkopplungsregelkreis, stabile Regelung, hohe Präzision, geringe Störungen.
4. Der Leistungsbereich ist stufenlos von 0-100 % einstellbar, mit Überspannungs-, Überstrom- und anderen Fehlerschutzsystemen.
5. Die Arbeitsstatusanzeige ist digital, die Bedienung ist einfach und die Wartung ist bequem.
6. Die Schweißqualität ist gut und die Breite und Hitze der Schweißnaht sind gleichmäßig.
Das Grundprinzip des SCR Inside Dry Transformer Solid State High Frequency Welder: Nachdem der gewöhnliche dreiphasige Wechselstrom vom Transformator heruntertransformiert wurde, gelangt er in den Gleichrichterschrank und wird nach der Gleichrichtung, Spannungsregelung und Filterung zu stufenlos einstellbarem Gleichstrom ; Anschließend gelangt er in die Wechselrichterbrücke (die Hauptleistungskomponente besteht aus einem Hochleistungstransistor-MOSFET) und wandelt sich in einen Hochfrequenzstrom um, der zur Induktionserwärmung durch Versorgung der Lastmulde verwendet werden kann. Die Wechselrichter-Stromversorgungseinheit ist modular aufgebaut, jedes Paar Stromeinheiten kann mehr als 50 kW abgeben und die Anzahl der verwendeten Stromeinheiten ist je nach Leistung der Ausrüstung unterschiedlich. Der Trog hat die Form einer seriell-parallelen Mischresonanz, es gibt keine Hochspannung und keinen Ausgangstransformator.
