Neue Struktur-Festkörper-HF-Kompaktrohrschweißmaschine

Anstelle der herkömmlichen getrennten Anordnung von Gleichrichterschränken und Wechselrichterschränken integriert dieser neue Festkörper-HF-Kompaktrohrschweißer die beiden Kernfunktionseinheiten in einem einzigen kompakten Schrank. Diese Integration reduziert nicht nur den gesamten Platzbedarf der Ausrüstung durch Vereinfachung der Systemstruktur, sondern verkürzt auch den internen Verdrahtungsabstand zwischen den beiden Einheiten, wodurch Signalstörungen minimiert und die Stabilität der Stromübertragung während des Produktionsprozesses der geschweißten Rohre verbessert werden.

Das Festkörper-HF-Kompaktrohrschweißgerät besteht normalerweise aus den folgenden Teilen:

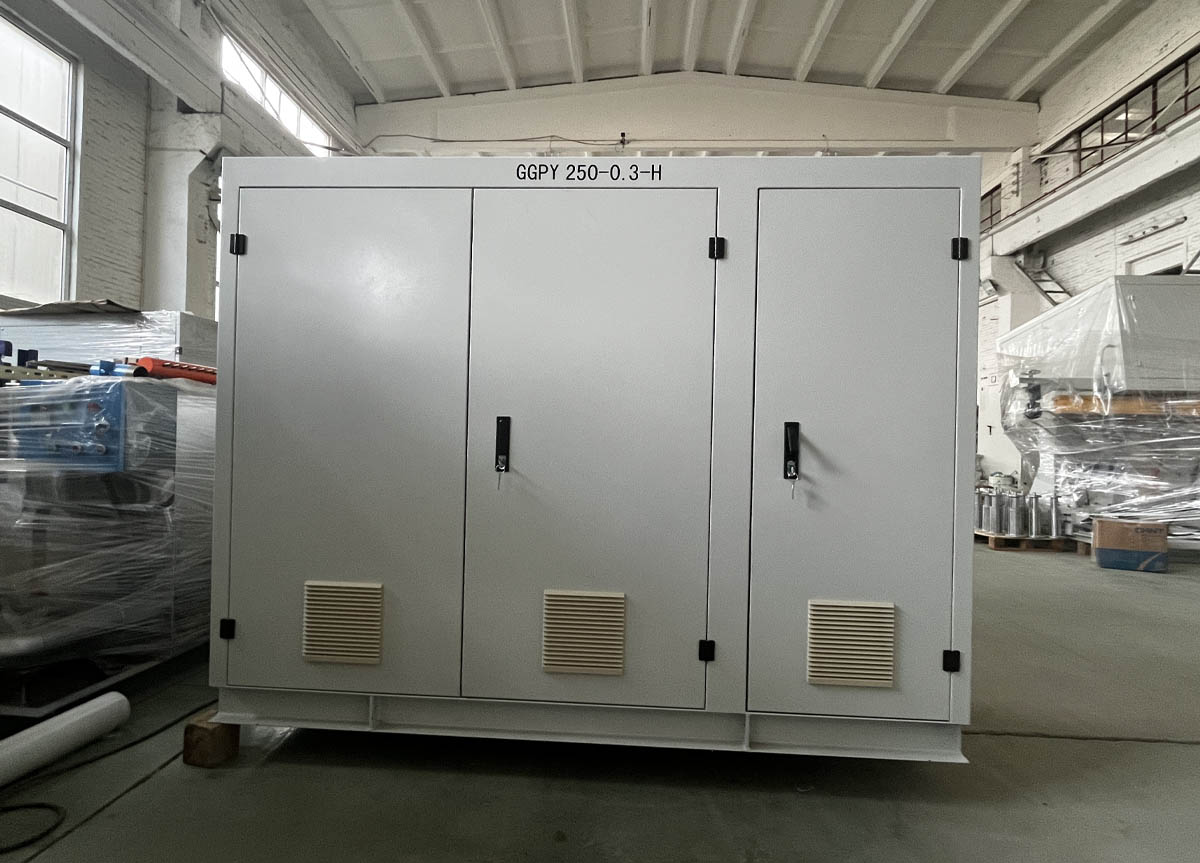

1.Neue Struktur Solid State HF Compact Pipe Welder Hauptschrank:

Wir verwenden diese neue Struktur, die den Gleichrichter- und Wechselrichterschrank in einem Schrank vereint. Durch dieses neue Design können mehr Platz gespart und die Kabel für den Kunden einfacher angeschlossen werden. Für diese neue Struktur entwerfen wir jetzt Leistungen von 50 kW bis 400 kW. Bei größeren Leistungsschweißgeräten empfehlen wir dennoch die Verwendung eines separaten Rohrschweißgeräts.

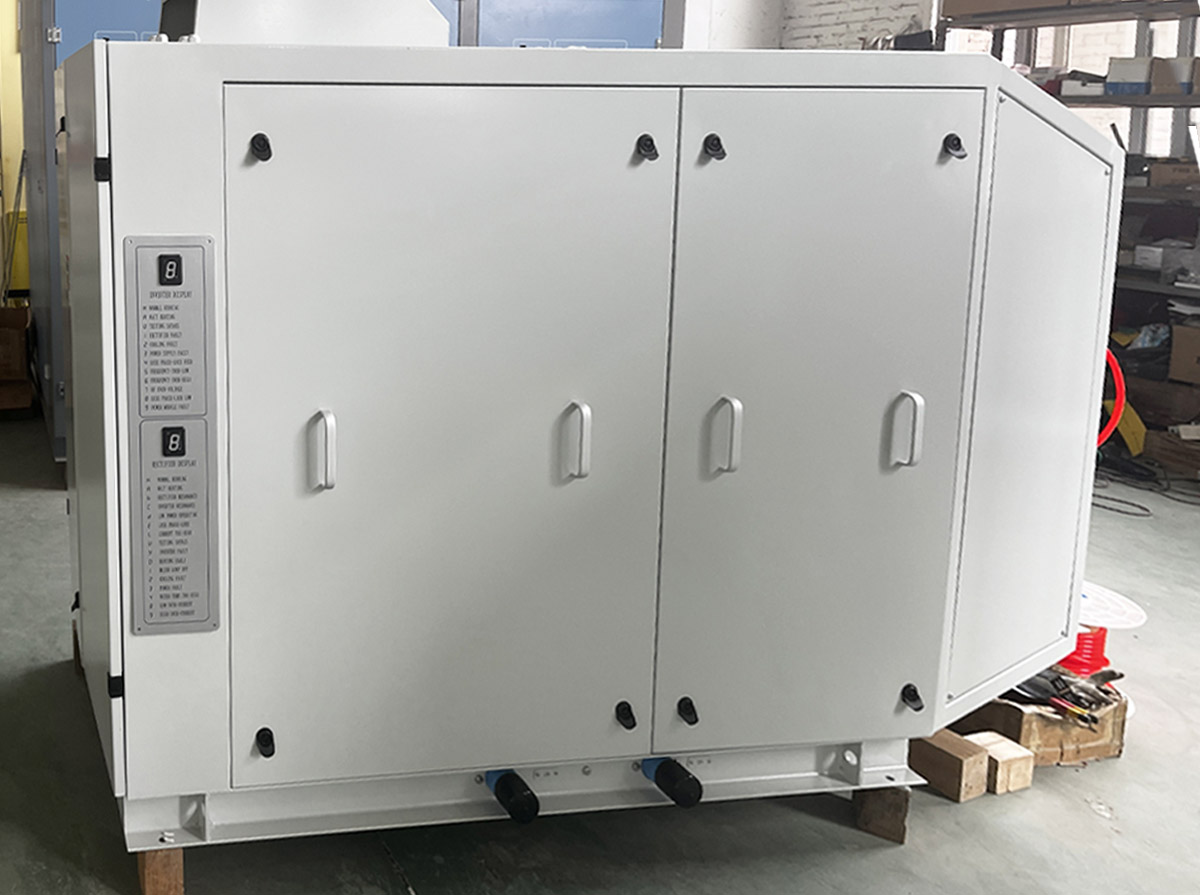

2.Trockentransformatorschrank

In diesem Trockentransformatorschrank sind wir mit einem Trockentransformator ausgestattet, der anstelle eines herkömmlichen Öltransformators den Versand in viele Länder problemlos durchführen kann.

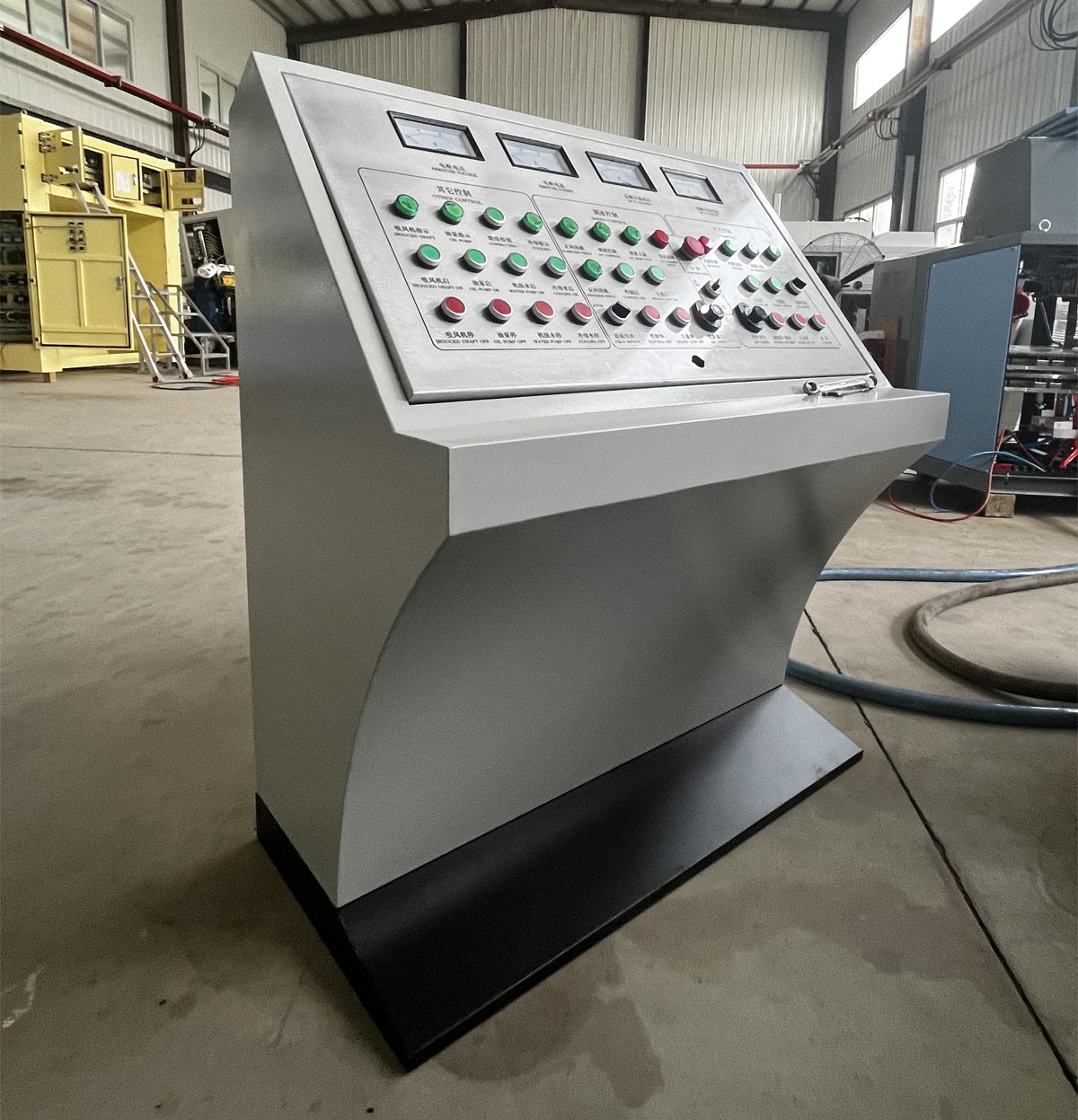

3. Konsole

Die zentrale Steuerkonsole ermöglicht die Fernsteuerung von Festkörper-HF-Kompaktrohrschweißgeräten, Drehzahlschaltschränken (Treibern), Wasserkühlern, Ventilatoren usw. Ausrüstung.

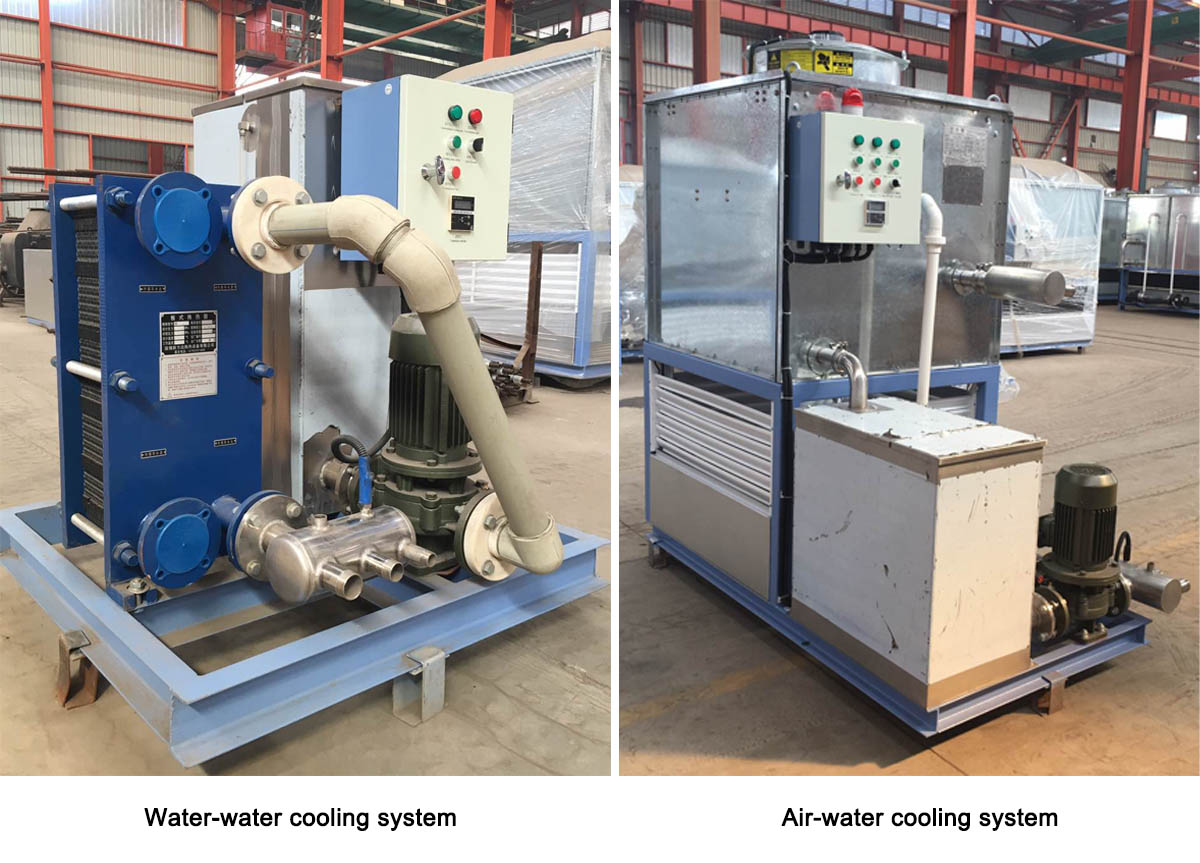

4. Kühlsysteme: Wasser-Wasser-Kühlsystem oder Luft-Wasser-Kühlsystem optional

Das Kühlsystem des Festkörper-HF-Kompaktrohrschweißgeräts mit neuer Struktur wird hauptsächlich für die interne Zirkulationskühlung im geschlossenen Kreislauf von Hochfrequenzschweißgeräten und wassergekühlten Geschwindigkeitssteuerschränken (Treiber) verwendet. Normalerweise gibt es zwei Arten: Luft-Wasser-Kühlsystem und Wasser-Wasser-Kühlsystem. Das Luft-Wasser-Kühlsystem kann unabhängig arbeiten, und das Wasser-Wasser-Kühlsystem muss mit einem Kühlturm oder Pool ausgestattet sein. Dieses Gerät nimmt eine kleine Fläche ein und die Einlasswassertemperatur der Heizstromversorgung wird effektiv auf unter 40 °C geregelt, um die Langzeitstabilität des Heizgeräts sicherzustellen.
