KLASSIFIZIERUNG VON SOLID-STATE-HOCHFREQUENZ-NETZTEILEN

Ähnlich wie Vakuumröhren-Hochfrequenz, obwohl die Grundprinzipien ähnlich sind. Festkörper-Hochfrequenz kann je nach Anforderungen wie Verwendung, Komponenten, Leistung und Frequenz auch in verschiedene Typen eingeteilt werden.

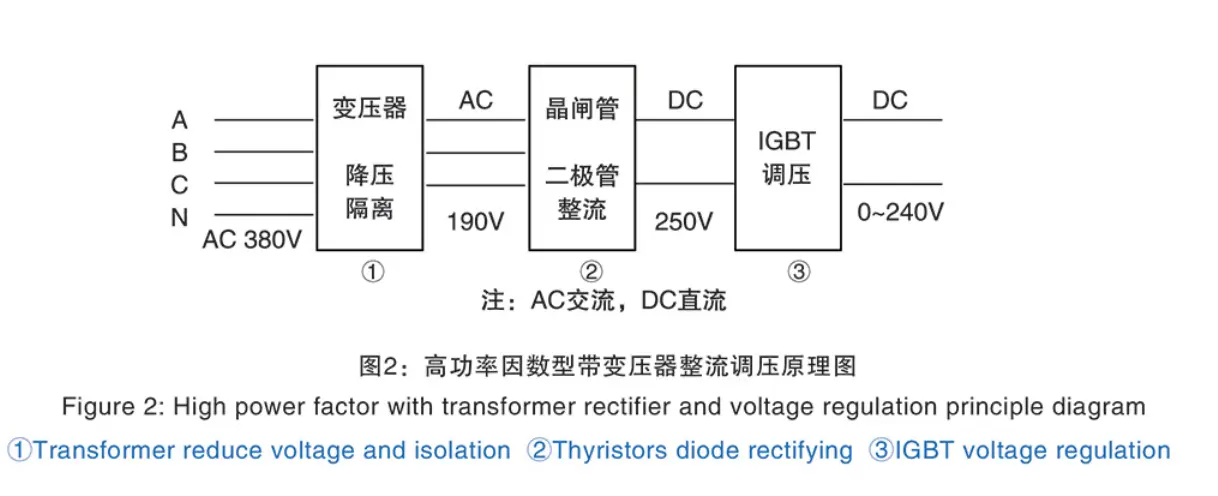

1. Klassifiziert nach Gleichrichtungsspannungsregelung: Thyristoren (SCR) können verwendet werden, um eine gleichzeitige Gleichrichtung und Spannungsregelung durchzuführen, oder verwenden Sie zuerst Dioden oder Thyristoren zur Gleichrichtung und verwenden Sie dann IGBT zur Spannungsregelung. Die Verwendung der IGBT-Regulierungsspannung dient der Verbesserung des Gerätefaktors. Dadurch kann Strom gespart und die Schweißqualität weiter verbessert werden.

2. Je nachdem, ob der Eingangsanschluss einen Transformator hat oder nicht, kann man zwei Arten einteilen: Wenn vorne kein Transformator vorhanden ist, fügt der hintere Hochfrequenzteil normalerweise einen Hochfrequenztransformator hinzu, um eine Isolierung zwischen Induktor und Netz zu erreichen. Wenn Sie über eine Eingangstransformatorausrüstung verfügen, werden Sie in einen externen Öltransformator und einen Trockentransformator unterteilt.

3. Je nach den in der Wechselrichterbrücke verwendeten Komponenten gibt es Niederspannungs-MOS (Feldeffekttransistor), Hochspannungs-MOS, IGBT (Bipolartransistor mit isoliertem Gate) usw. Ob Hochspannungs- oder Niederspannungs-MOS, stattdessen können neue SIC-MOS-Komponenten verwendet werden MOS-Komponenten können auch IGBT ersetzen und zur ersten Wahl für Niederfrequenzgeräte werden. Sic-Komponenten können in allen Serien unserer Unternehmensprodukte verwendet werden. Und nach vielen Überprüfungen vor Ort kann der Kunde mit Zuversicht wählen.

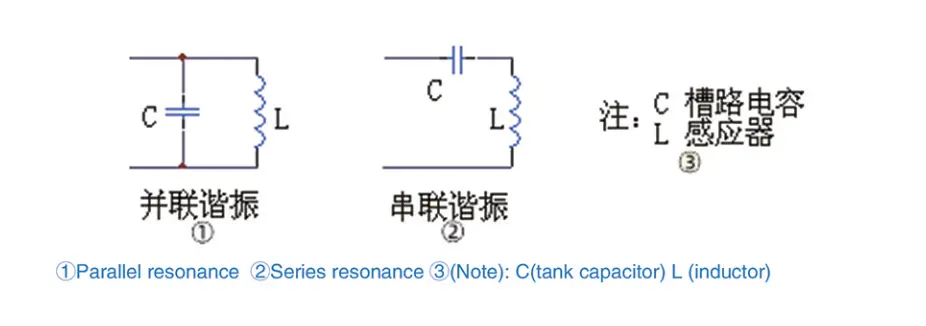

4. Entsprechend der unterschiedlichen Verbindung des Resonanzkreises wird dieser in zwei Typen unterteilt: Reihen- und Parallelschaltung, wie im Folgenden dargestellt:

5. Je nach Installationsmethode gibt es zwei Typen: getrennte Schweißgeräte und kompakte Schweißgeräte. Getrennte Schweißgeräte bedeuten, dass Gleichrichter und Wechselrichter zwei separate Schränke bilden. Kompakter Schweißer bedeutet, dass Gleichrichterschrank und Wechselrichterschrank einen All-in-One-Schrank bilden. Sowohl die Reihen- als auch die Parallelschaltung verfügen über einen getrennten Schweißer und einen kompakten Schweißer. Im Allgemeinen entscheiden sich Geräte mit geringem Stromverbrauch für einen kompakten Schweißer und Geräte mit großer Leistung für einen separaten Schweißer.

6. Auf dem aktuellen Markt verwendet die Serienresonanz normalerweise Hochspannungs-MOS oder IGBT, und die Parallelresonanz verwendet Niederspannungs-MOS. Für die Serienresonanz gibt es keinen Eingangsabwärtstransformator, aber ein Hochfrequenztransformator muss nach der Rückwechselrichterbrücke geschaltet werden. Für parallele Hochfrequenzen benötigen einige einen Eingangsabwärtstransformator und andere einen Hochfrequenztransformator nach der Gleichrichtung der Spannungsregelung.

Alle verschiedenen Arten von Hochfrequenz-Stromquellen haben ihre eigenen Eigenschaften. Nachfolgend finden Sie eine detaillierte Beschreibung der Geräte unseres Unternehmens.
