500 kW Hochfrequenz-Rohrschweißmaschine

TENYES ist ein führender Hersteller von Hochfrequenz-Rohrschweißmaschinen in China. Mit über 20 Jahren Erfahrung auf diesem Gebiet hat sich TENYES zu einem vertrauenswürdigen Lieferanten für Unternehmen und Auftragnehmer entwickelt, die eine zuverlässige Quelle für Hochfrequenzschweißmaschinen suchen. TENYES bietet hervorragenden Kundendienst und technischen Support, um sicherzustellen, dass seine Kunden das Schweißgerät problemlos bedienen können. Die 500-kW-Hochfrequenz-Rohrschweißmaschine verfügt über mehr als 20 Arten von Schutzmaßnahmen, die an der gesamten Maschine angebracht sind, um die Stabilität der Ausrüstung zu maximieren und Schäden an der Ausrüstung zu verhindern. Alle Alarminformationen werden von der Steuerplatine verarbeitet und an das SPS-System gesendet. Über den Bildschirm kann das Wartungspersonal leicht die Ursache eines Geräteausfalls erkennen und erkennen, wie damit umzugehen ist.

Anfrage absenden

Produktbeschreibung

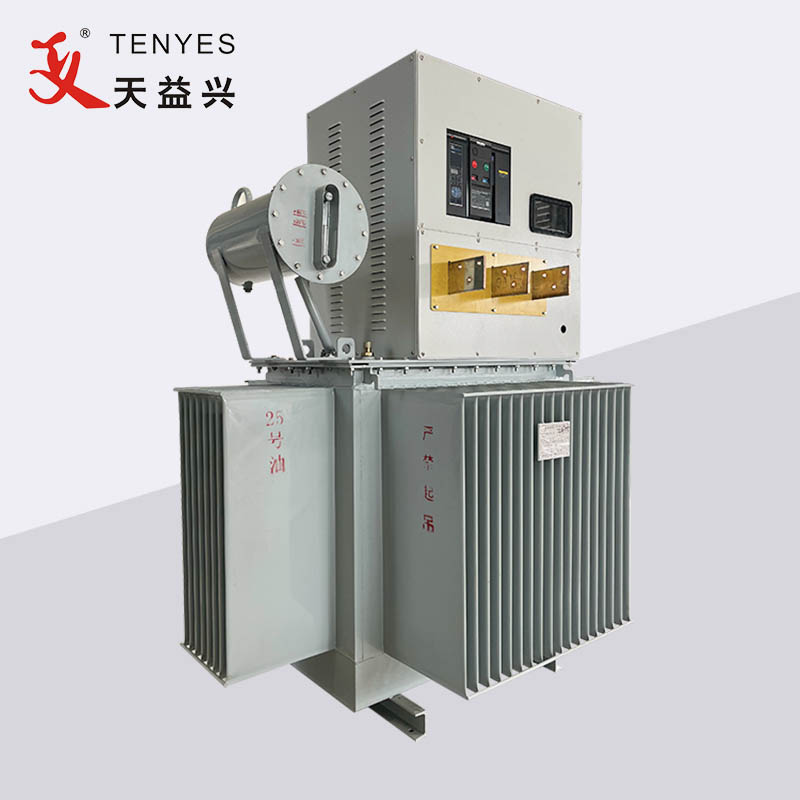

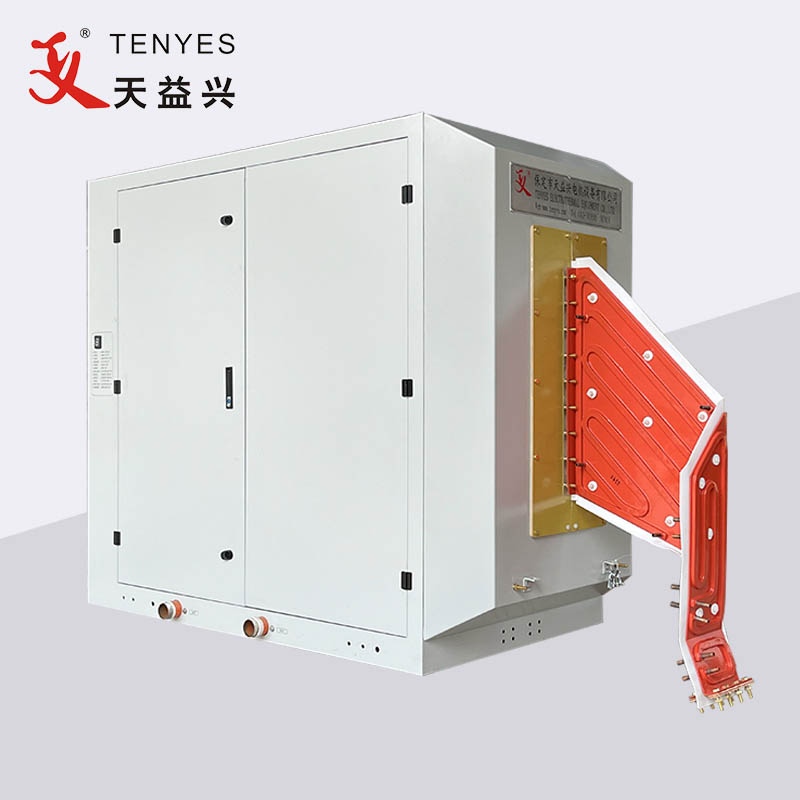

Die Ausrüstung besteht im Wesentlichen aus einem Transformator, einem Gleichrichterschrank und einem Wechselrichterschrank. Wird hauptsächlich in Hochfrequenz-Produktionslinien für gerade nahtgeschweißte Rohre verwendet.

Funktionsprinzip der 500-kW-Hochfrequenz-Rohrschweißmaschine:

Gewöhnlicher dreiphasiger Wechselstrom (Netzspannung 380 V, Frequenz 50 Hz) wird durch einen Transformator (Netzspannung 200 V, Frequenz 50 Hz) reduziert, gelangt in den Gleichrichterschrank, wird einer Gleichrichtung, Spannungsregelung und Filterung unterzogen und wird von 0 zu stufenlos einstellbarem Gleichstrom bis 240V; Beim erneuten Eintritt in die Wechselrichterbrücke (mit Hochleistungstransistor-MOSFET) wird ein hochfrequenter Strom erzeugt, der dem Lastschlitz zur Induktionserwärmung zugeführt werden kann.

Das Wechselrichter-Slot-Netzteil ist modular aufgebaut und jedes Netzteilpaar kann eine Leistung von über 50 kW abgeben. Die Anzahl der eingesetzten Aggregate variiert je nach Leistung des Gerätes und der grundsätzliche Aufbau des Gerätes ist unabhängig von seiner Größe gleich. Der Schlitz ist eine Reihen-Parallel-Hybrid-Resonanzform ohne Hochspannung und Ausgangstransformator. Die Anzahl der in diesem Gerät verwendeten Netzteile beträgt zehn Paare.

Die Hauptvorteile dieser 500-kW-Hochfrequenz-Rohrschweißmaschine sind:

1. Keine Hochspannung, sicher, zuverlässig und effizient.

2. Die Hauptkomponenten sind alle importierten Produkte von Unternehmen wie IR, IXYS und Siemens.

3. Verwendung einer Pulsweitenmodulation oder eines mikrocomputergesteuerten Spannungsregelkreises, stabile Regelung, hohe Genauigkeit und geringe harmonische Störungen.

4. Der Leistungsbereich ist stufenlos von 0 bis 100 % einstellbar und verfügt über Fehlerschutzsysteme wie Überspannung und Überstrom.

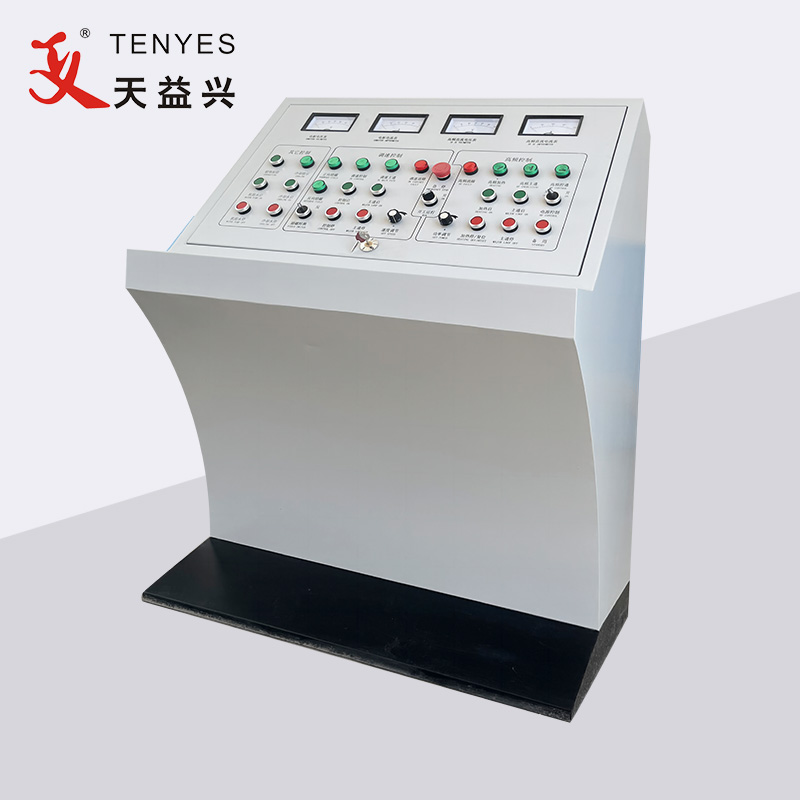

5. Digitale Anzeige des Arbeitsstatus, einfache Bedienung und bequeme Wartung.

6. Gute Schweißqualität, gleichmäßige Schweißnahtbreite und -wärme, mit wenigen inneren und äußeren Graten.

Anwendung		Betriebsparameter		Anforderungen an die Stromversorgung
Stahlrohr-Außendurchmesser	Φ114-Φ219	Nennleistung	500 kW	Formular zur Stromversorgung	3AC 380 ± 5 %
Dicke des Stahlbandes	4,0-10,0	Nenngleichspannung	240V
Schweißmodus	Induktions- oder Kontakttyp	Bemessungsgleichstrom	2500A	Stromversorgungskapazität	Größer als 600 kVA
		Nennfrequenz	200 kHz	Leistungsfaktor	≥0,85
Schweißgeschwindigkeit	10-20(m)	Effizienz	≥85 %	Stromkabel	Kunststoff-Kupfer≥500mm² Erdungskabel ≥250 mm²
		HF-Ausgangsleistung	≥500 kW
